JD745X多功能水泵控制閥

所屬類別：水利閥門系列

產品名稱：JD745X多功能水泵控制閥

產品標簽：DY300X水泵控制閥,多功能水泵控制閥,多功能水力控制閥

更新時間：2021/4/9 13:45:37

一

、多功能水泵控制閥--概述

JD745X 多功能水泵控制閥由主閥和調節閥及接管系統組成

，閥體采用直流式閥體

，主閥控制室為膜片式或活塞式的雙控制室結構

，控制室比一般水力控制閥增加了一個

，增加了對主閥的控制功能

，實現了對水泵出口的緩慢開啟

、全開

、緩閉

、截止等多功能控制

，實現了一個閥門、一次調節對水泵出口的多功能控制

。本閥門安裝在水泵出口端

，順序?qū)崿F(xiàn)緩慢開啟、全開

、速閉

、緩閉等功能。

JD745X多功能水泵控制閥的接管系統采用調節閥控制

，通過設定調節閥的開度

，可方便實現需要的各項控制參數，如主閥的開啟速度

、緩閉速度等等

。

JD745X 多功能水泵控制閥用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊

，防止水倒流保護水泵

，維護管路安全。

二

、多功能水泵控制閥--工作原理

當水泵起動起后

，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟

，控制室上腔的水經過調節閥B緩緩排到出口端

，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度

。當水泵停止工作后

，進口端水壓迅速下降，在自重

、彈簧壓力作用下快速關閉大部分開度

，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增

。

設定調節閥A

、B的開度和開度比可得到合適的閥門啟閉速度。

三

、多功能水泵控制閥--產品特點

、防止水錘效果好，將緩開

、止回速閉

、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害

。

、操作方便，無需為閥門另配電控系統

，閥門隨水泵的開啟與停止自動并按順序完成控制功能

。通過設定調節閥開度可得到合適的控制參數。

、閥體采用了全通道

、直流式、流線型設計

。水力損失小

，節能效果好。

四

、多功能水泵控制閥--主要技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	緩閉時間(S)	****動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可調)	≥0.07	水	0-80

五

、多功能水泵控制閥--主要技術參數

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不銹鋼

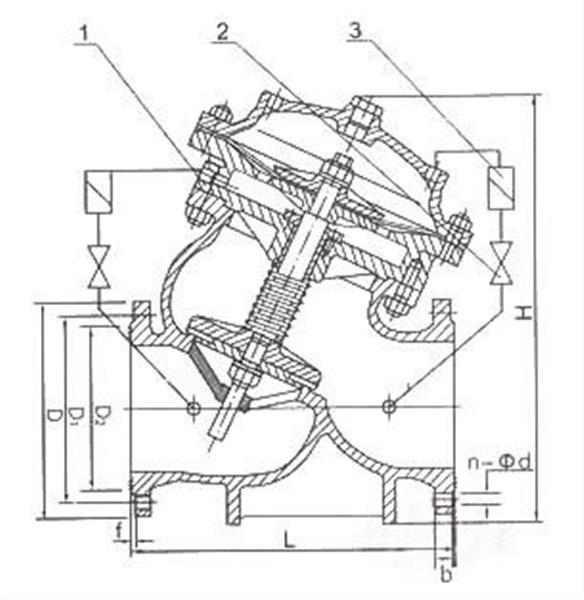

六、多功能水泵控制閥--部件列表

、主閥2

、流量調節閥3、過濾器

七

、主要外形及連接尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa
50	203	293	165	165	165	125	125	125	4-18
65	216	328	185	185	185	145	145	145	4-18
80	248	364	200	200	200	160	160	160	8-18
100	283	418	220	220	235	180	180	190	8-18
125	330	481	250	250	270	210	210	220	8-18
150	356	543	285	285	300	240	240	250	8-22
200	444	673	340	340	360	295	295	310	8-22
250	533	792	395	405	425	350	355	370	12-22
300	600	927	445	460	485	400	410	430	12-22
350	622	957	505	520	555	460	470	490	16-22
400	698	1188	565	580	620	515	525	550	16-26
450	775	1218	615	640	670	565	585	600	20-26
500	811	1256	670	715	730	620	650	660	20-26
600	900	1600	780	840		725	770		20-30
700	980	1750	895	910		840	840		24-30
800	1120	1900	1015	1025		950	950		24-33
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36
